當前位置：首頁>德威邇產品>進口轉國產化系列產品>美國DEUBLIN旋轉接頭國產化杜布林DEUBLIN氣體/液壓/冷卻劑旋轉接頭系列

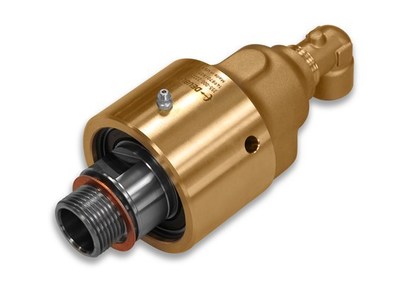

國產化杜布林DEUBLIN氣體/液壓/冷卻劑旋轉接頭系列

產 品
CAD數據

技術參數表

口徑
轉速
壓力
溫度
介質

備注：
技術參數數據為最大值,并不能同時使用；
超出技術參數范圍的使用工況請咨詢德威邇公司技術部：0632-5832779-603

產品特點

國產化杜布林deublin接頭適用于各種材質、粘度、溫度、壓力及速度的應用。旋轉接頭是一種獨特專用的產品，因?yàn)樗軌蛟诜浅８咚傩D(zhuǎn)的同時承受非常高的壓力。要做到這一點，就必須使密封面達到幾近完美的配合，即密封必須微搭接，不考慮介質的壓力因素，而使加載在密封表面的負荷或壓力保持在最低限度，并且能夠平滑穩定地旋轉 把摩擦減少到最低限度，以延長使用壽命并保證無泄漏。

產品選型表

CatalogModel

德威邇機械科技有限公司產品為客戶提供國產化美國DEUBLIN公司是專業生產各種精密旋轉接頭、蒸汽接頭、液壓、冷卻劑專用接頭。該公司產品設計新穎，加工精良，性能可靠，不易泄漏，使用壽命長，維護方便，型號系列化。廣泛應用于造紙、冶金、鋼鐵、印刷、機械等行業，在世界同行業中享有較高的聲譽。 deublin接頭適用于各種材質、粘度、溫度、壓力及速度的應用。旋轉接頭是一種獨特專用的產品，因?yàn)樗軌蛟诜浅８咚傩D(zhuǎn)的同時承受非常高的壓力。要做到這一點，就必須使密封面達到幾近完美的配合，即密封必須微搭接，不考慮介質的壓力因素，而使加載在密封表面的負荷或壓力保持在最低限度，并且能夠平滑穩定地旋轉 把摩擦減少到最低限度，以延長使用壽命并保證無泄漏。

DEUBLIN 旋轉接頭目錄
氣體，液壓，冷卻劑專用接頭系列	AIR, HYDRAULIC ,COOLANT SERVICE
水專用接頭系列	WATER SERVICE
蒸汽，熱油專用接頭系列	STEAM, HOT OIL SERVICE
軸連接接頭系列	SHAFT MOUNTED UNIONS
多通道接頭系列	MULTIPLE PASSAGE UNIONS

氣體，液壓，冷卻劑專用接頭系列 AIR ,HYDRAULIC ,COOLANT SERVICE
接頭尺寸	系列號	最大空氣壓力(P.S.I.)	最大液體壓力(P.S.I.)	最高溫度(ºF)	MAX.R.P.M NPT THREADS	MAX.R.P.M STRAIGHT THREADS	MAX.R.P.M PILOT OR FLANGE
1/8"	1005-020	150	1000	250	1500	3500	-
1/4"	1102-070	150	1000	250	1500	3500	-
	17-025	150	3000	250	250	250	-
	1109-014	-	1500	160	-	-	20000
	1116-048	-	1000	250	-	-	10000
	AP8	-	5700	200	1500	-	-
	D8	-	6400	250	20	-	-
3/8"	1115-000	150	500	250	1500	3500	-
	902	-	1000	160	-	-	10000
	1100-200	-	1500	250	-	-	15000
	1108-001	-	1000	160	-	-	15000
	1109-011	-	1000	160	-	-	15000
	1117-002	-	1000	250	-	-	20000
	1116-090	-	1000	250	-	-	10000
	1129-002	-	2000	250	1500	-	20000
	1116-600	-	1000	250	-	-	-
	AP10	-	6400	250	20	-	-
	D10	-	-	-	-	-	-
1/2"	1205-000	150	750	250	1500	3500	-
	2200-006	150	1000	250	1500	3500	-
	21-001	150	3000	250	250	250	-
	AP12	-	5700	200	1500	-	-
	D12	-	6400	250	20	-	-
3/4"	250-094	150	1000	250	1500	3500	-
3/4"	D20	-	6400	250	20	-	-
1"	355-021	150	1000	250	1500	3000	-
1"	D25	-	6400	250	20	-	-
1-1/4"	D32	-	6400	250	20	-	-
1-1/2"	452-000	150	750	250	1500	2500	-
1-1/2"	D40	-	6400	250	20	-

水專用接頭系列 WATER SERVICE
接頭尺寸	系列號	最大壓力(P.S.I.)	最高溫度(ºF)	MAX.R.P.M NPT THREADS	MAX.R.P.M STRAIGHT THREADS	MAX.R.P.M PILOT OR FLANGE
1/8"	1005-113	750	250	1500	3500	-
1/4"	AP8	5700	200	1500	-	-
1/4"	D8	6400	250	20	-	-
3/8"	55-000	750	300	1500	3500	-
	6037-001	150	250	1500	3500	-
	57-000	150	200	1500	3500	-
	927	4000	200	-	2000	-
	AP-10	5700	200	1500	-	-
	D10	6400	250	20	-	-
1/2"	155-000	750	300	1500	3500	-
	157-000	150	200	1500	3500	-
	AP12	5700	200	1500	-	-
	D12	6400	250	20	-	-
3/4"	255-000	750	300	1500	3500	-
	6075-001	150	250	1500	3500	-
	257-000	150	200	1500	3500	-
	22-001	1500	250	250	-	-
	D20	6400	250	20	-	-
1"	355-000	750	300	1500	3000	-
	6100-001	150	250	1500	3000	-
	357-000	150	200	1500	3000	-
	D25	6400	250	20	-	-
1-1/4"	525-000	750	300	1500	2500	-
	527-000	150	200	1500	2500	-
	D32	6400	250	20	-	-
1-1/2"	555-000	750	300	1500	2500	-
	557-000	150	200	1500	2500	-
	D40	6400	250	20	-	-
2"	655-500	600	300	750	750	750
	6200-001	150	300	750	750	750
	657-000	150	200	750	750	750
2-1/2"	755-700	200	300	750	750	750
2-1/2"	6250-001	150	300	750	750	750
3"	857-000	150	300	500	500	500
3"	6300-001	150	300	750	750	750
4"	6400-030	150	300	-	-	750
5"	F127	230	250	-	-	100

蒸汽，熱油專用接頭系列 STEAM, HOT OIL SERVICE
接頭尺寸	系列號	蒸汽A 熱油B	最大壓力(P.S.I.)	最大溫度(ºF)	MAX.R.P.M NPT THREADS	MAX.R.P.M STRAIGHT THREADS
3/8"	N10-002	A	250	406	750	-
	N10-005	B	150	450	750	-
	N10-007	B	150	650	750	-
1/2"	N12-002	A	250	406	750	-
	N12-007	B	150	450	750	-
	N12-011	B	150	650	750	-
3/4"	9075-001	A	150	366	400	400
	9075-020	B	150	650	400	400
	H20	A	150	365	180	180
	H20	B	90	650	350	350
1"	9100-001	A	150	366	400	400
	9100-020	B	150	650	400	400
	H25	A	150	365	180	180
	H25	B	90	650	350	350
1-1/4"	9125-001	A	150	366	400	400
	9125-020	B	150	650	400	400
	H32	A	150	365	180	180
	H32	B	90	650	350	350
1-1/2"	9150-001	A	150	366	400	400
	9150-020	B	150	650	400	400
	H40	A	150	365	180	180
	H40	B	90	650	350	350
2"	9200-001	A	150	366	400	400
	9200-020	B	150	650	400	400
	H57	A	150	365	180	-
	H57	B	90	650	350	-
2-1/2"	H67	A	150	365	180	-
2-1/2"	H67	B	90	650	350	-
3"	H87	A	150	365	180	-
3"	H87	B	90	650	350	-
4"	H107	A	150	365	180	-
4"	H107	B	90	650	350	-
5"	H127	A	150	365	180	-
5"	H127	B	90	650	350	-

軸連接接頭系列 SHAFT MOUNTED UNIONS
接頭尺寸	系列號	最大空氣壓力(P.S.I.)	最大液體壓力(P.S.I.)	最大溫度(ºF)	MAX.R.P.M NPT THREADS	MAX.R.P.M STRAIGHT THREADS
1/8"	1105-000	150	1000	250	3500	3500
1/4"	1102-025	150	1000	250	3500	3500
3/8"	1105-182	150	-	250	3500	3500
3/8"	1116-319	-	500	250	3500	3500

多通道接頭系列 MULTIPLE PASSAGE UNIONS
接頭尺寸	系列號	最大空氣壓力(P.S.I.)	最大液體壓力(P.S.I.)	最高溫度(ºF)	MAX.R.P.M NPT THREADS	MAX.R.P.M STRAIGHT THREADS	MAX.R.P.M PILOT OR FLANGE
(2)×1/14"	1690-000	150	3000	250	250	250	-
(2)×1/14"	2520-000	150	750	250	-	-	5000
1/4"×3/8"×3/8"	468-250	150	-	250	-	-	1500
1/4"×1/2"	2117-001	150	3000	250	250	250	-
(2)×3/8"	1500-000	150	-	250	-	-	1500
(4)×3/8"	1379-460	150	850	175	-	-	250
(4)×3/8"	1379-460	150	3600	175	-	-	10
(2)×1/2"	1579-000	-	1000	250	-	-	1500
	1790-001	150	3000	250	250	250	-
	1590-000	150	-	250	-	-	1500
(4)×1/2"	1479-400	150	850	175	-	-	250
(4)×1/2"	1479-400	150	3600	175	-	-	10
1/2"×1"	981-300	150	-	250	-	350	-
(2)×3/4"	1890-100	150	3000	250	250	250	-
1/4"×3/4"×3/4"	1890-116	150	3000	250	250	250	-
